Pump enstegs pump ROVATTI-MBN20 kapacitet 600m³/h
Pump enstegs pump ROVATTI-MBN20 kapacitet 600m³/h

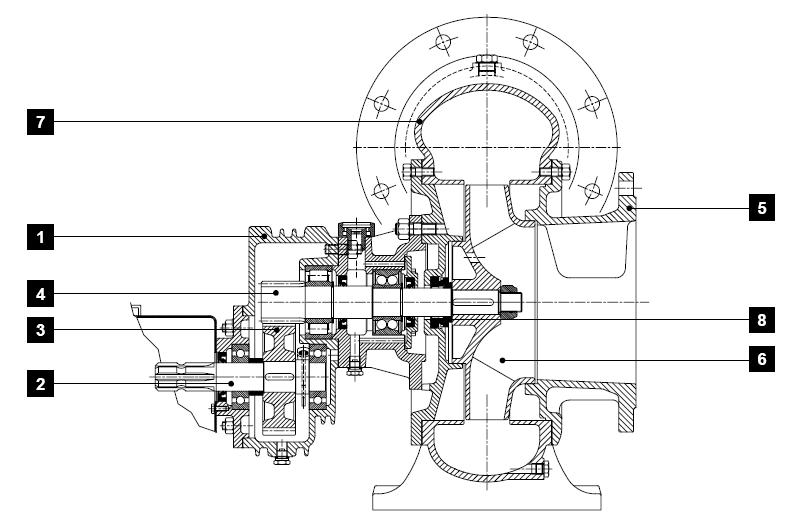

Lista över delar och material
| Komponent | Material | |
| 1 | Växellåda | Gjutjärn |
| 2 | PTO Axel | Sätthärdat stål |
| 3 | PTO växel | Sätthärdat stål |
| 4 | Axel kuggdrev | Sätthärdat stål |
| 5 | Sug skål | Gjutjärn |
| 6 | Pumphjul | Gjutjärn |
| 7 | Pumpkroppen | Gjutjärn |
| 8 | Mekanisk tätning | Grafit / Keramik |

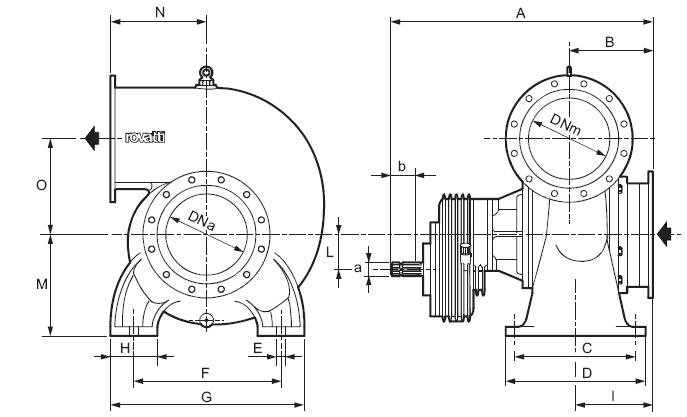

| ROVATTI-MBN20 | |
| Pump | MBN20 |
| DNa | 200 |
| DNm | 200 |
| A | 641 |
| B | 183 |
| C | 230 |
| D | 280 |
| E | 20 |
| F | 372 |
| G | 464 |
| H | 92 |
| I | 183 |
| L | 91,5 |
| M | 255 |
| N | 255 |
| O | 190 |
| a | 13/8 |
| b | 60 |
| Vikt | 143 |
| Pump | DN | P | Q | R | Hål |
| MBN 20 | 200 | 280 | 320 | 18 | 8 |
| Inlopps x Utlopp | Kapacitet | |||||||||||
|
PTO min-1 x Växel förhållande |
Pump |
Impeller |
[l/min] | 5000 |
6000 |
7000 | 8000 | 9000 | 1000 | 1200 | 1700 | |
| [m3/h] | 300 | 360 | 420 | 480 | 540 | 600 | 720 | 1020 | ||||
| [l/s] | 83,3 | 100 | 116,7 | 133,3 | 150 | 166,7 |
200 |
283,3 | ||||
| 200 x 200 | 510 x 3,14* | MBN20 | L | H | 13,7 | 12,7 | 11,5 | 10 | 7,5 | - | - | - |
| hp | 34 | 26 | 27,3 | 28 | 28 | - | - | - | ||||
| H | H | 18,5 | 17,6 | 16,5 | 15 | 12,5 | 8,8 | - | - | |||
| hp | 31,5 | 33,9 | 36 | 36,9 | 38 | 38 | - | - | ||||
| F | H | 24 | 23 | 22 | 20,5 | 18,3 | 15 | - | - | |||
| hp | 40,5 | 44 | 46,3 | 48,2 | 48,5 | 49 | - | - | ||||
| E | H | 25,7 | 25 | 24 | 22,7 | 20,7 | 17,5 | - | - | |||
| hp | 44 | 47,9 | 51,3 | 53,5 | 55 | 55 | - | - | ||||
| NPSH(m) | 4 | 4,1 | 4,3 | 4,6 | 5 | 5,6 | - | - | ||||
*standardförhållande
